УМЗЧ с выходной мощностью 24 Вт без общей ООС

Источником звука для этого усилителя могут быть мобильные телефоны, планшеты, компьютеры, аудиоплейеры, медиаплейеры, телевизоры, игровые приставки и другие устройства, выход которых рассчитан на подключение динамических головных телефонов а так же аудиовыход ЦАП. Максимальная выходная мощность одного канала усилителя — 24 Вт на нагрузке 8 Ом , 48 Вт на нагрузке 4 Ом.

Рис. 1

Схема

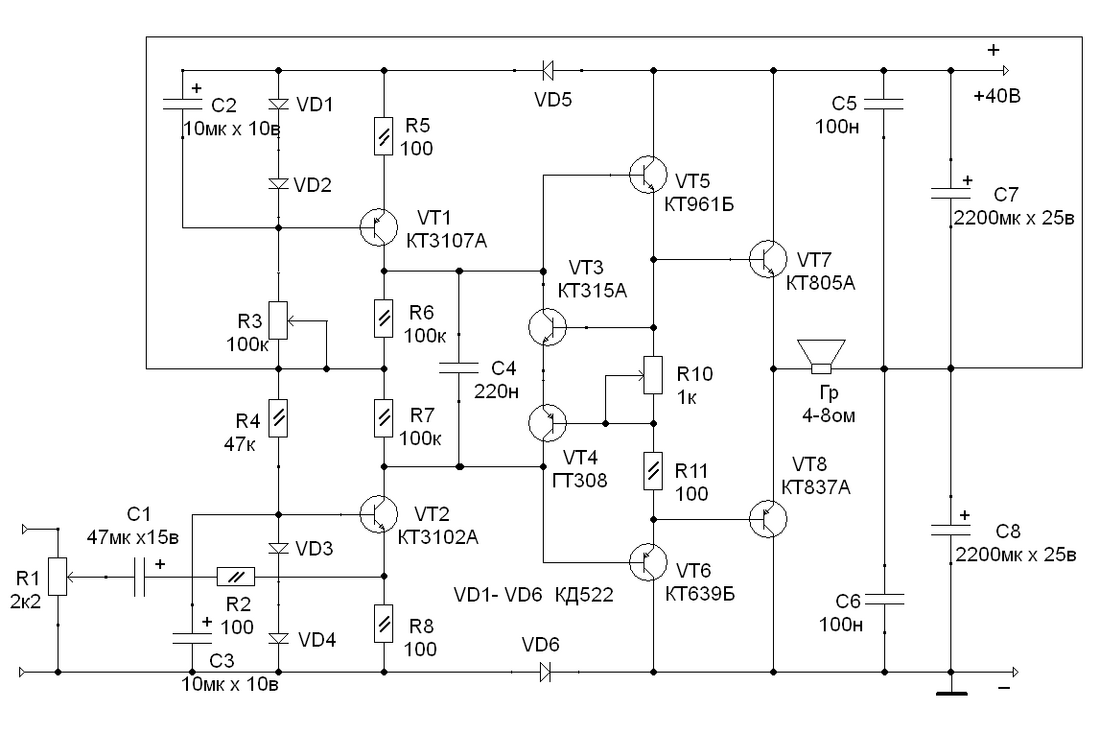

Схема одного канала усилителя показана на рис. 1. Входной каскад собран на транзисторах VT1 и VT2 по схеме с ОБ и имеет малое входное сопротивление, а также высокое выходное сопротивление, которое хорошо согласуется с выходным каскадом, собранном на транзисторах VT5—VT8 по схеме с ОК. Напряжение смещения транзисторов выходного каскада выполнено по схеме Акулиничева (Качество звучания при малых уровнях громкости. — Радио, 1979, № 4, с. 26, 27) на транзисторах VT3, VT4 и на резисторах R10 и R11.

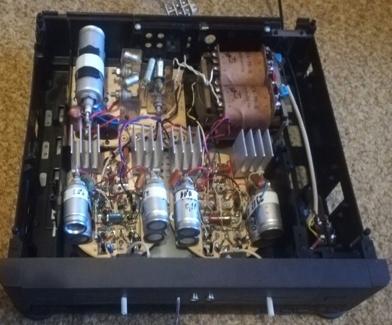

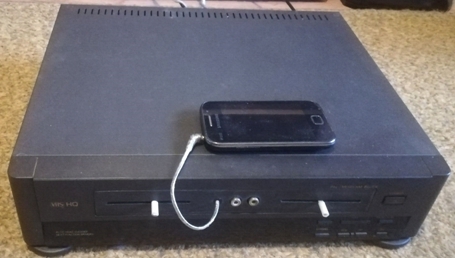

Усилитель размещён в корпусе от видеомагнитофона, рис. 2, рис. 3. Для подключения источника сигнала ЗЧ предусмотрен короткий шнур мини-джек и два разъёма ʺтюльпанʺ. Регулятор громкости отдельный для каждого канала.

рис. 2

рис. 3

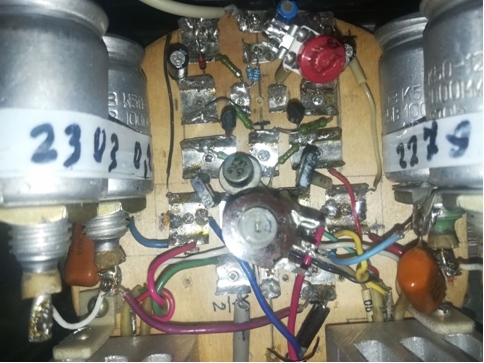

В усилителе можно применить резисторы МЛТ, оксидные конденсаторы — К50-35 или аналогичные импортные, неполярные конденсаторы — керамические или плёночные любого типа малогабаритные. Диоды — любые маломощные кремниевые серии КД522 или 1N4148. Транзистор VT1 — КТ3107А, КТ3107Б, КТ3107И, подойдут и КТ361В, КТ361Д.Транзистор VT2 — КТ3102А, КТ3102Б с коэффициентом передачи тока базы не менее 150. Транзистор VT5 — КТ961Б или КТ646А. Транзистор VT6 — КТ639Б или КТ626А. Транзисторы VT5 и VT6, VT7 и VT8 по возможности желательно подобрать в пары, по коэффициенту передачи тока базы. Транзисторы VT7 и VT8 должны быть установлены каждый на отдельном теплоотводе площадью не менее 100 см2 с применением теплопроводящей пасты. При нагрузке 4 Ом теплоотводы применить площадью не менее 200 см2. Транзистор VT3 надо установить на теплоотводе рядом с транзистором VT7 . При этом он должен быть электрически изолирован от теплоотвода. Каждый канал УЗ собран на отдельной плате (рис. 4) с контактными площадками с применением навесного монтажа.

рис. 4

рис. 5

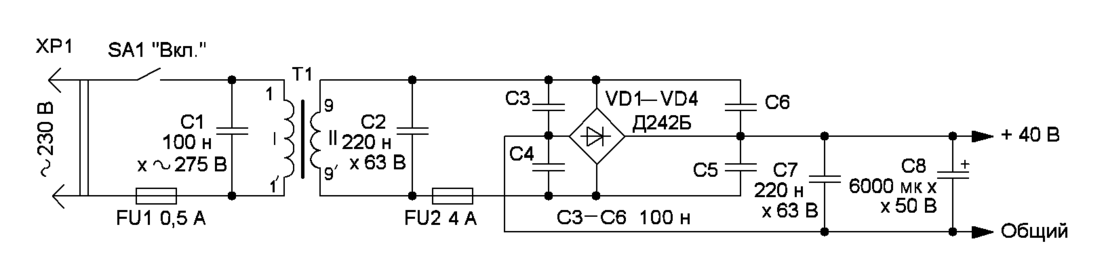

Схема блока питания показана на рис. 5, он однополярный, нестабилизированный. Ёмкость сглаживающего конденсатора (или конденсаторов) должна быть не менее 6000 мкФ на номинальное напряжение не менее 50 В. Он должен быть зашунтирован плёночным конденсатором ёмкостью не менее 0,3 мкФ. Трансформатор Т1 — ТСА-70-6, выпрямительные диоды должны быть рассчитаны на ток не менее 5 А и напряжение не менее 50 В.
При налаживании вход усилителя надо закоротить. После сборки надо проверить правильность монтажа, движок резистора R3 установить в среднее положение, а резистора R10 — на максимум сопротивления. При первом включении напряжение питания должно быть около 20 В, в два раза меньше рабочего, чтобы не вышли из строя конденсаторы C7 и C8, а взамен динамической головки надо подключить резистор сопротивлением 8 Ом и мощностью не менее 10 Вт.
Если ничего сильно не греется, можно приступить к налаживанию. Резистором R3 на эмиттерах транзисторов VT7 и VT8 надо установить напряжение 10 В, в два раза меньше номинального. Затем подают напряжение питания 40 В и резистором R3 на эммитерах транзисторов VT7 и VT8 установить напряжение в два раза меньше напряжения питания. Резистором R10 устанавливают на транзисторе VT8 напряжение база—эммитер 0,59±0,01 В. После этого проверяют напряжение на эмиттерах транзисторов VT7 и VT8, оно должно быть в два раза меньше напряжения питания. Если это не так указанные выше регулировки надо повторить.

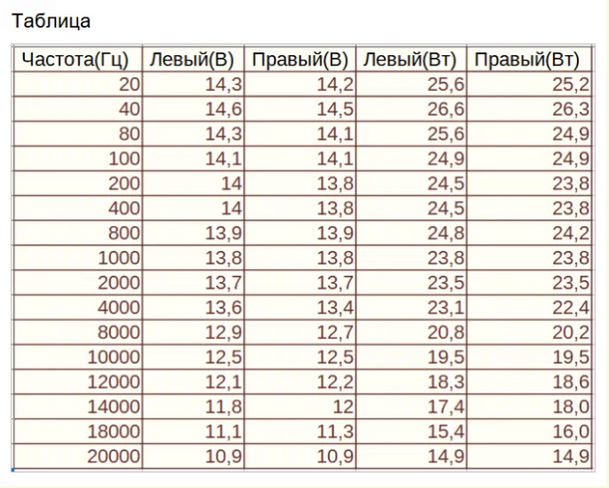

Зависимость выходной мощности УМЗЧ, левого и правого каналов от частоты сигнала приведены в таблице.
