АС на динамиках Visaton
Изготавливая различные звуковые колонки , после их прослушивания пришёл к выводу что для качественного звучания акустические системы (АС) должны быть:
открытыми,
возможно большего размера,
3-х полосными,
динамики установлены на резиновых прокладках,
высокочастотные динамики защищены от перегрузок,
корпус достаточно прочен и устойчив,
грани корпуса скруглёнными,
фильтрующе-корректирующих цепей, а также других электронных устройств (например, для защиты от перегрузок, индикации уровня и т.д.) применять по минимуму.
АС трехполосные, бюджетные, напольные на динамиках Visaton предназначены для прослушивания в домашних условиях, рис.1., доступны для повторения и начинающими радиолюбителями. Просты в сборке, фильтр минимальный, динамики не дорогие достаточно качественные.
открытыми,
возможно большего размера,
3-х полосными,
динамики установлены на резиновых прокладках,
высокочастотные динамики защищены от перегрузок,
корпус достаточно прочен и устойчив,
грани корпуса скруглёнными,
фильтрующе-корректирующих цепей, а также других электронных устройств (например, для защиты от перегрузок, индикации уровня и т.д.) применять по минимуму.
АС трехполосные, бюджетные, напольные на динамиках Visaton предназначены для прослушивания в домашних условиях, рис.1., доступны для повторения и начинающими радиолюбителями. Просты в сборке, фильтр минимальный, динамики не дорогие достаточно качественные.

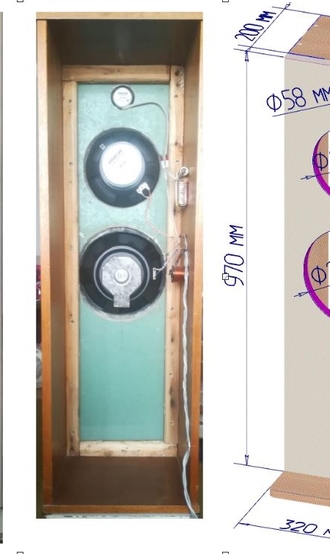

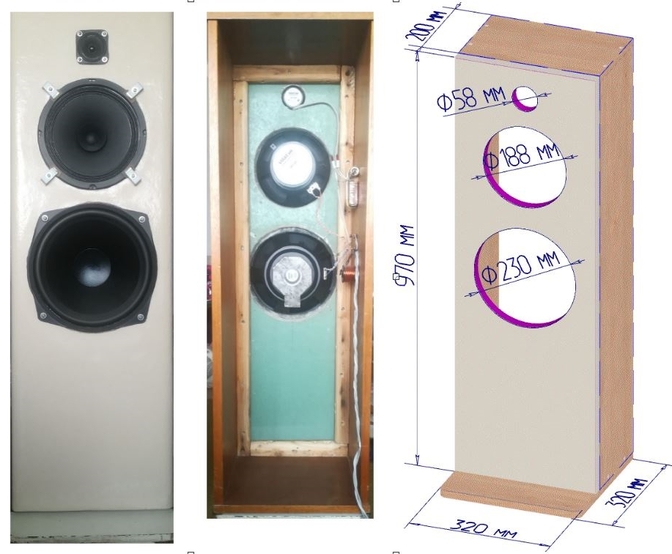

рис. 1 Внешний вид АС
Технические характеристики:
Номинальная мощность, Вт: 80
Максимальная мощность, Вт: 110
Чувствительность, дБ: 90
Сопротивление, Ом: 8
Воспроизводимые частоты, Гц: 35-30 000
Габариты, ВхШхГ, мм: 990х320х200
Масса, кг: 25
Корпус, открытого типа, закреплён на площадке 320х320х18 мм из ДСП, для устойчивости. Передняя панель, изготовлена из ДСП толщиной 20 мм, имеет большие радиусные фаски . Стенки из ДСП толщиной 18мм. Ьоковые стенки, нижние и верхние плиты соеденины шурупами через уголки. Передняя панель крепится к корпусу клеем и шурупами через деревнные бруски 25 на 25 мм. Динамики установлены на резиновые прокладки толщиной 2-3 мм.
Номинальная мощность, Вт: 80
Максимальная мощность, Вт: 110
Чувствительность, дБ: 90
Сопротивление, Ом: 8
Воспроизводимые частоты, Гц: 35-30 000
Габариты, ВхШхГ, мм: 990х320х200
Масса, кг: 25
Корпус, открытого типа, закреплён на площадке 320х320х18 мм из ДСП, для устойчивости. Передняя панель, изготовлена из ДСП толщиной 20 мм, имеет большие радиусные фаски . Стенки из ДСП толщиной 18мм. Ьоковые стенки, нижние и верхние плиты соеденины шурупами через уголки. Передняя панель крепится к корпусу клеем и шурупами через деревнные бруски 25 на 25 мм. Динамики установлены на резиновые прокладки толщиной 2-3 мм.

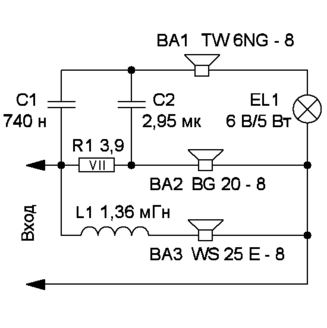

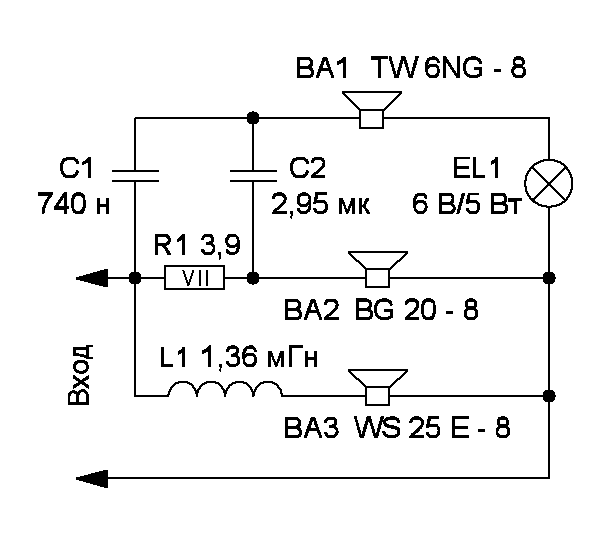

рис. 2 Электрическая схема соединений
На средних частотах работает динамик Visaton BG 20-8 , подключённый через
резистор R1 приближающий к чувствительности НЧ динамика WS 25 E-8 .
В дополнении к этому на магнит НЧ динамика устанавливается экранирующий
железный колпачёк, что увеличивает чуствительность. У динамика Visaton BG 20-8 ниже 900 Гц начинается снижение отдачи. Поэтому, через катушку индуктивности L1, ниже этой частоты подключается НЧ динамик WS 25 E-8 . На высоких частотах у динамика Visaton BG 20-8 выше 6000 Гц тоже снижается отдача. Выше этой частоты, через конденсатор C2 работает также ВЧ динамик TW 6 NG-8. Конденсатор C1 подключает ВЧ динамик , выше 18000 Гц , минуя резистор R1. Выше этой частоты динамик Visaton BG 20-8 уже не эффективен.
Лампочка накаливания Л1, 5 Вт на 6 В , защищает ВЧ динамик при перегрузках.
Катушка индуктивности намотана на каркасе из изоляционного материала. Диаметр каркаса катушки L1 – 17 мм, длинна намотки 18 мм. Катушка содержит 270 витков провода ПЭВ-2 1.0. Конденсаторы C1, типа К73-11, 740 нФ±10% на 100 В, C2, типа МБГО-2, 2,95 мкФ±10% на 160 В. Резистор R1 ПЭВ-7,5 4 Ом ±5%.
Дублирующий сайт https://chistizvyk.turbo.site/as80
В. БАРИНОВ, г. Шумерля , Чувашия
резистор R1 приближающий к чувствительности НЧ динамика WS 25 E-8 .
В дополнении к этому на магнит НЧ динамика устанавливается экранирующий
железный колпачёк, что увеличивает чуствительность. У динамика Visaton BG 20-8 ниже 900 Гц начинается снижение отдачи. Поэтому, через катушку индуктивности L1, ниже этой частоты подключается НЧ динамик WS 25 E-8 . На высоких частотах у динамика Visaton BG 20-8 выше 6000 Гц тоже снижается отдача. Выше этой частоты, через конденсатор C2 работает также ВЧ динамик TW 6 NG-8. Конденсатор C1 подключает ВЧ динамик , выше 18000 Гц , минуя резистор R1. Выше этой частоты динамик Visaton BG 20-8 уже не эффективен.
Лампочка накаливания Л1, 5 Вт на 6 В , защищает ВЧ динамик при перегрузках.
Катушка индуктивности намотана на каркасе из изоляционного материала. Диаметр каркаса катушки L1 – 17 мм, длинна намотки 18 мм. Катушка содержит 270 витков провода ПЭВ-2 1.0. Конденсаторы C1, типа К73-11, 740 нФ±10% на 100 В, C2, типа МБГО-2, 2,95 мкФ±10% на 160 В. Резистор R1 ПЭВ-7,5 4 Ом ±5%.
Дублирующий сайт https://chistizvyk.turbo.site/as80
В. БАРИНОВ, г. Шумерля , Чувашия
